从引线键合到倒装芯片——浅谈LED封装技术演变

在LED产业的发展历程中，封装技术的每一次革新都推动了显示与照明行业的性能突破。从早期的引线键合（Wire Bonding），到如今主流的倒装芯片（Flip-Chip）与COB（Chip on Board）技术，LED封装方式经历了结构、工艺与性能的全方位进化。本文将带你了解LED封装的演进之路，以及这些技术如何重塑LED显示屏的效率、可靠性与视觉表现。

一、引线键合：LED封装的起点

引线键合是LED制造产业链中出现最早的封装方式之一。其结构通常包括芯片、支架、金线、荧光粉与环氧树脂透镜。芯片通过金线焊接连接到电极，实现电流传导与发光。

这种封装方式结构简单、制造成熟、成本较低，因此在 SMD LED（表贴式发光二极管） 普及并被广泛采用。

然而，引线键合封装也存在一定的局限性：

• 金线焊点处易受机械应力影响，长期使用可能导致断线；
• 电流路径较长，带来更高的电阻；
• 不利于高密度小间距LED屏的微缩化发展。

随着LED屏向更高亮度、更小像素点间距迈进，给传统的引线键合技术带来一定的挑战。

二、倒装芯片：结构革新带来性能跃升

为了解决引线键合技术的瓶颈，倒装芯片（Flip-Chip）技术应运而生。顾名思义，这种结构将芯片“倒置”安装，使发光面朝上，电极面直接与基板焊接，不再依赖传统金线连接。

相比引线键合技术，芯片倒装技术主要具备以下优势：

• 更高的散热效率：芯片直接与散热层接触，热阻更低，延长LED寿命。
• 更强的电流驱动能力：电流路径更短，电性能更稳定，亮度更高。
• 更好的光学一致性：去除了金线遮光问题，发光更加均匀。
• 更适合小间距封装：芯片尺寸更小，利于P1.2、P0.9甚至MicroLED级别显示的应用。

因此，芯片倒装（Flip-Chip）技术迅速成为 小间距与户外高亮LED显示屏 的首选封装方案。

三、COB与MicroLED：新一代集成趋势

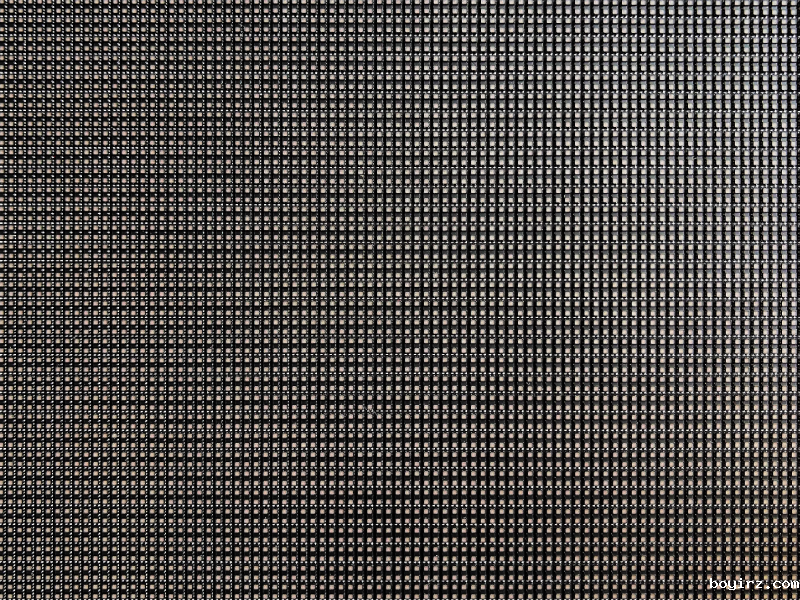

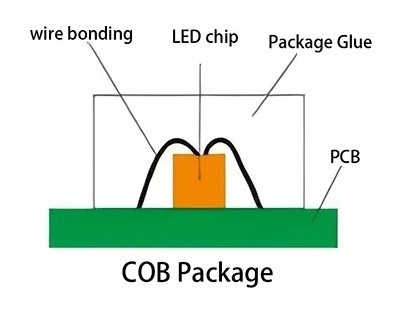

在倒装封装的基础上，COB（Chip on Board即板上芯片） 技术进一步将多颗LED芯片直接封装在同一基板上，减少中间封装层级，实现更高的集成度。

COB的核心优势包括：

• 无需焊盘与支架结构，提升可靠性；
• 散热路径短，支持高亮密度应用；
• 表面更平整，有利于防护与可视效果。

与此同时，MicroLED 技术正在引领下一波革新浪潮。它基于倒装或混合集成技术，将微米级别的发光芯片直接转移到驱动电路上，实现超高像素密度与对比度。

COB与MicroLED的结合，使显示屏拥有更高亮度、更低能耗以及更长的使用寿命，成为未来高端显示市场的核心趋势。

四、未来封装发展趋势

LED封装正朝着“更小、更高效、更智能”的方向发展，具体体现在以下几个趋势：

• 全倒装化：消除所有金线结构，进一步提升可靠性与散热。
• 集成驱动IC封装（IMD / MiP）：驱动与发光芯片一体化，简化模组结构。
• 低温封装与量子点材料结合：提升色彩准确度与能效表现。
• 智能制造与自动化检测：提高一致性与良率。

这些趋势不仅推动LED封装技术的革新，也将持续提升LED显示屏在商业、演艺、控制室、以及AR/VR等领域的视觉体验。

五、结语

从早期的引线键合到当下的倒装芯片、COB与MicroLED，LED封装技术的演进是行业不断追求效率与性能的体现。

每一次结构的创新，都意味着更高的亮度、更好的稳定性以及更出色的视觉效果。

在未来，随着微缩化与集成化技术的不断突破，LED封装将继续成为推动显示技术变革的关键力量。
